高速裁切機的限位卡環怎么拆下來？高速裁切機運行中，導軌、絲桿、刀桿、推紙器等軸類部件上都會裝配限位卡環，它是設備重要的限位與定位配件。日常檢修、更換配件、調整行程時，經常需要拆卸該部件。得馬為大家詳細講解高速裁切機限位卡環的作用、安裝位置以及標準拆卸步驟與注意事項。

得馬高速裁切機F11-1625

　　高速裁切機的限位卡環是什么？

　　限位卡環（也叫卡簧/擋圈/止動環），是裝在導軌軸、絲桿、推紙器軸、刀桿軸等位置的C形/開口彈性金屬環，卡在軸上的凹槽里，作用只有一個：擋住零件不讓軸向竄動、不掉落、不超程。

　　在裁切機上主要用途：

　　安全限位：防止刀架、橫梁、推紙器跑過頭、撞機、掉下來；

　　定位防竄：固定軸承、滑塊、導向座的軸向位置，不讓其前后竄動；

　　易拆裝：比螺母拆裝快，便于日常維護、換刀、調行程。

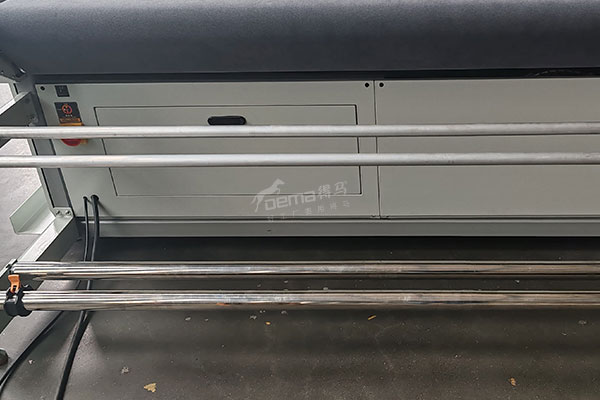

得馬高速裁切機F11-1625寫真機架

　　高速裁切機的限位卡環常見位置？

　　刀桿上下運動的導向軸/氣缸桿；

　　推紙器前后絲桿/光軸兩端；

　　橫梁左右移動的導軌軸/齒條軸；

　　機頭內部刀盤導向座處。

　　形狀：多為C形開口環，外側有兩個小孔（卡簧鉗用），材質彈簧鋼，有彈性、不易斷。

　　高速裁切機的限位卡環怎么拆下來？

　　1、必備工具：

　　外卡簧鉗（軸用卡簧鉗）——最標準；

　　沒有專用鉗：兩把小號一字螺絲刀、尖嘴鉗（應急）。

　　2、安全前提（必須先做）：

　　停機→斷電→拍急停；

　　把要拆的軸/滑塊移到中間位置，留操作空間；

　　清理周圍雜物，手不要正對卡環彈出方向（會彈飛傷人）。

　　3、標準拆卸（用外卡簧鉗，最快）：

　　找到卡環：卡在軸的凹槽里，開口朝外；

　　卡簧鉗兩尖對準卡環兩個小孔；

　　用力捏緊鉗柄→卡環開口張大→脫離凹槽；

　　向外拉/平移取下卡環；

　　取出后：檢查凹槽無毛刺、軸無磨損。

　　4、應急拆卸（無卡簧鉗，用兩把一字螺絲刀）

　　兩把小一字，分別插入卡環開口兩端；

　　一手穩住軸，另一手交替輕撬卡環兩端，慢慢撬出凹槽；

　　卡環松后，用尖嘴鉗夾出；

　　注意：別撬太猛，防止卡環彈飛、刮傷軸。

　　5、常見難點+解決：

　　卡環生銹卡死：噴除銹劑/煤油，等10分鐘再拆；

　　空間太小：拆附近護罩/導向座，露出卡環；

　　卡環彈飛找不到：拆時用手擋一下或套個塑料袋；

　　卡環變形：直接換新（不值錢，避免裝回去松脫）。

　　6、安裝提醒（拆完必裝）：

　　新卡環開口朝外、小孔朝外；

　　用卡簧鉗張開→套入軸→對準凹槽→松開鉗；

　　裝完輕拔一下，確認卡緊、不松動。

　　一句話記：限位卡環=軸上C形安全擋圈；斷電+卡簧鉗夾小孔張開取出，生銹先除銹，別讓它彈飛。

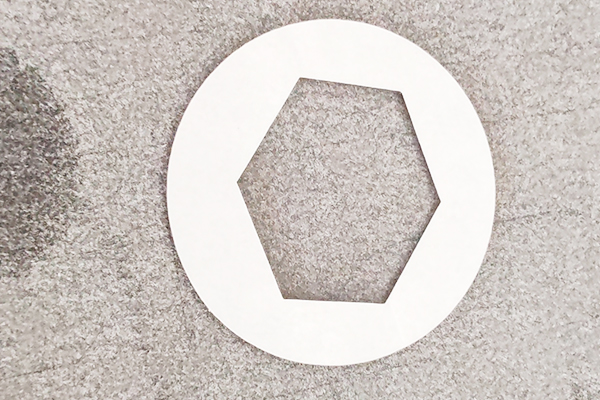

得馬高速裁切機F11-1625裁切樣品

　　以上就是高速裁切機限位卡環的相關介紹與完整拆裝流程。拆裝作業務必嚴格遵守安全規范，優先使用專用卡簧鉗操作，避免暴力拆解造成配件損壞、人員受傷。若卡環出現變形、銹蝕嚴重等情況，得馬建議及時更換新件，確保設備限位結構穩定，延長高速裁切機使用壽命。
